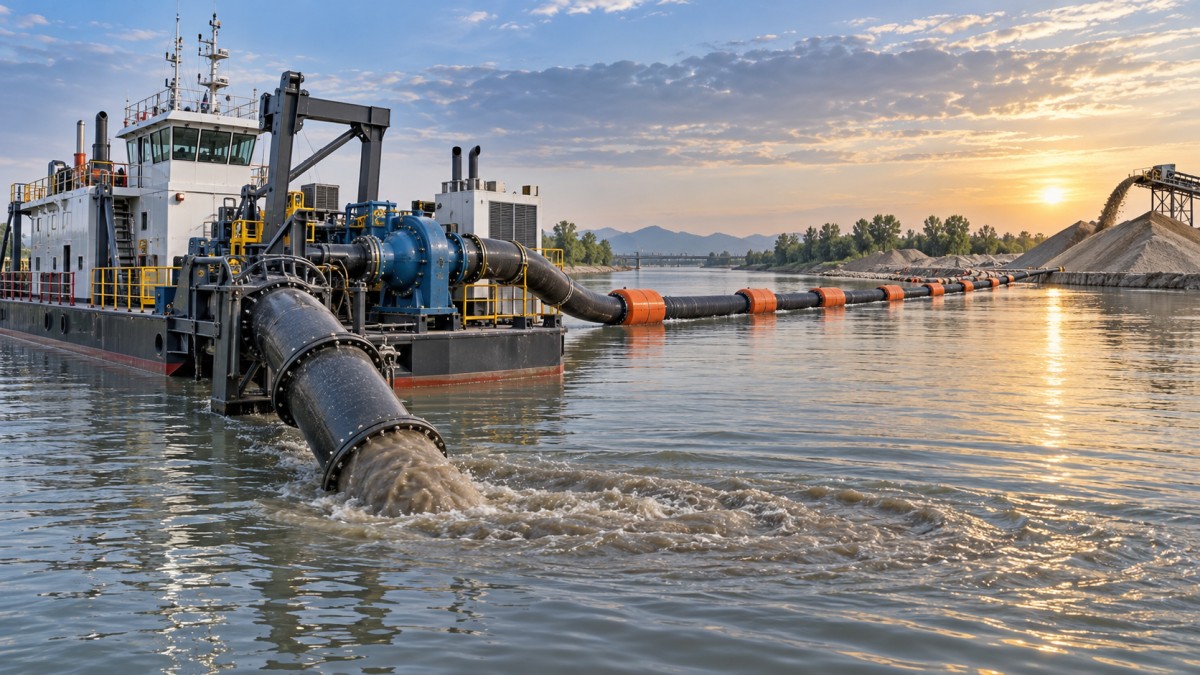

Come l'abbinamento della pompa previene la cavitazione in una draga con pompa per sabbia fluviale

Come l'abbinamento della pompa previene la cavitazione in una draga con pompa per sabbia fluviale

Per i valutatori tecnici, un corretto abbinamento della pompa è fondamentale per mantenere stabili portata, prevalenza e velocità della miscela in una draga con pompa per sabbia fluviale. Una pompa sottodimensionata o non adeguatamente abbinata può creare zone di bassa pressione, accelerare la cavitazione, ridurre l'efficienza di dragaggio e aumentare l'usura di giranti, rivestimenti e tubazioni. La questione non riguarda semplicemente la capacità della pompa di movimentare acqua o miscela alla portata dichiarata. Riguarda il fatto che la pompa, la configurazione di aspirazione, il metodo di scavo, la linea di mandata, il profilo del sedimento e la profondità operativa lavorino insieme nell'intervallo di servizio previsto.

La cavitazione inizia quando la pressione locale all'ingresso della pompa scende al di sotto della pressione di vapore del liquido. Si formano quindi bolle di vapore che collassano quando raggiungono regioni a pressione più elevata all'interno della pompa. In un sistema di dragaggio, questo collasso può produrre vibrazioni, rumore, pressione di mandata fluttuante, vaiolatura sui componenti bagnati e trasporto instabile dei solidi. Con sabbia fluviale abrasiva, cavitazione e abrasione possono rafforzarsi reciprocamente: le superfici danneggiate disturbano ulteriormente il flusso, mentre le particelle taglienti accelerano la perdita di materiale.

Il punto di funzionamento deve riflettere l'intero sistema di miscela

La selezione della pompa dovrebbe iniziare dalla curva del sistema, non da un diametro nominale della pompa o dalla potenza del motore. La curva del sistema rappresenta la prevalenza richiesta a diverse portate e combina sollevamento statico, attrito nelle tubazioni, curve, valvole, riduzioni, quota di scarico e perdite associate al trasporto della miscela. La curva della pompa mostra la prevalenza che una pompa selezionata può produrre alle stesse portate. La loro intersezione è il punto di funzionamento.

Per una draga con pompa per sabbia fluviale, tale punto di funzionamento cambia durante l'esercizio reale. Una tubazione galleggiante più lunga aumenta le perdite per attrito. Un cumulo di stoccaggio a quota più elevata aumenta la prevalenza statica. L'usura amplia i giochi della girante e modifica le prestazioni della pompa. Un ingresso di aspirazione parzialmente ostruito o materiale compattato presso la testa di taglio o di perforazione modifica le condizioni di ingresso. Valutare soltanto la curva per acqua pulita può pertanto fornire un risultato apparentemente rassicurante ma fuorviante.

La regione operativa preferibile è generalmente vicina al campo di massima efficienza della pompa, lasciando al contempo un margine sufficiente per le variazioni previste. Il funzionamento troppo a sinistra della curva può causare ricircolo e instabilità interna. Il funzionamento troppo a destra può aumentare la velocità sul lato di aspirazione, incrementare le perdite all'ingresso e ridurre la pressione disponibile per impedire la formazione di vapore. Nessuna delle due condizioni costituisce una base affidabile per il dragaggio continuo.

L'NPSH è la verifica della cavitazione che non può essere omessa

Il calcolo pratico della cavitazione confronta l'altezza netta positiva di aspirazione disponibile (NPSHa) con l'altezza netta positiva di aspirazione richiesta (NPSHr). L'NPSHa è determinato dalle condizioni del sito e del sistema: pressione atmosferica alla quota del progetto, temperatura dell'acqua, livello dell'acqua sopra l'ingresso della pompa, attrito nella tubazione di aspirazione, raccordi di ingresso e perdite correlate alla miscela. L'NPSHr è fornito dal produttore della pompa per una specifica pompa, girante, velocità e condizione di portata.

Una selezione tecnicamente difendibile richiede che l'NPSHa rimanga al di sopra dell'NPSHr con un adeguato margine operativo. Il margine richiesto non è un valore fisso universale; deve essere valutato in base alle indicazioni del produttore della pompa, alla variabilità del livello dell'acqua, al carico di solidi e alle conseguenze di interruzioni o danni ai componenti. Nel servizio di dragaggio, un calcolo basato su acqua ferma e limpida può sottostimare la reale richiesta di aspirazione, poiché la miscela non si comporta come acqua pulita.

Il percorso di aspirazione merita la stessa attenzione della linea di mandata principale. Tubazioni di aspirazione corte, diritte e di dimensioni adeguate producono normalmente minori perdite all'ingresso rispetto a un percorso con curve strette, riduzioni brusche, perdite d'aria o una griglia di protezione restrittiva. Gli ingressi di aspirazione insufficientemente immersi possono inoltre aspirare vortici d'aria nel sistema. L'aspirazione d'aria non produce sempre immediatamente danni classici da cavitazione, ma può destabilizzare il flusso, ridurre la resa della pompa e rendere meno prevedibile la valutazione della cavitazione.

Le proprietà del sedimento modificano il calcolo dell'abbinamento

Il materiale fluviale è raramente uniforme. Sabbia fine, sabbia grossolana, ghiaia, lenti di argilla, detriti organici e strati compattati impongono esigenze molto diverse alla pompa di dragaggio. La dimensione delle particelle influisce sulla tendenza al deposito e sulla resistenza nella tubazione. La concentrazione di solidi influisce sulla densità della miscela e sulla prevalenza necessaria per movimentarla. Le particelle dure e angolari aumentano l'esposizione all'usura, mentre l'argilla coesiva può comportarsi diversamente dalla sabbia a flusso libero e può richiedere un diverso approccio di scavo prima che il trasporto idraulico sia stabile.

La velocità nella tubazione deve essere sufficientemente elevata da limitare i depositi, ma una velocità eccessiva aumenta le perdite per attrito e l'usura. Questa è una tensione comune nell'abbinamento: aumentare la velocità può impedire il deposito in una linea lunga, ma può spingere la pompa verso una condizione con maggiori perdite di aspirazione o un punto di funzionamento sfavorevole. La risposta corretta raramente è “installare la pompa più grande disponibile”. Consiste nel bilanciare velocità di trasporto, concentrazione di solidi, prevalenza richiesta, velocità della pompa e margine di usura in funzione del materiale e del percorso effettivi.

Dove il letto del fiume include sabbia densa o depositi compattati, anche l'attrezzatura di scavo influisce sulla stabilità della pompa. Se il sistema di taglio, perforazione o getto rilascia il materiale in modo non uniforme, la pompa può alternare acqua diluita e masse dense. Questi rapidi cambiamenti possono spostare il punto di funzionamento lungo la curva e creare fluttuazioni di pressione. Un'alimentazione più costante migliora spesso sia il controllo della produzione sia la resistenza alla cavitazione.

Decisioni di configurazione che proteggono la pompa

Diverse scelte progettuali e operative dovrebbero essere esaminate congiuntamente anziché isolatamente:

• Velocità della pompa: Una velocità più elevata può aumentare prevalenza e portata, ma aumenta anche l'NPSHr e l'esposizione all'usura. Il controllo a velocità variabile può essere utile quando profondità del fiume, lunghezza della tubazione o condizioni di alimentazione variano.
• Selezione della girante: Diametro, geometria delle pale, dimensione dei passaggi e materiale devono essere verificati rispetto alla dimensione prevista delle particelle, alla prevalenza richiesta e alle condizioni di usura. Una scelta della girante per acqua pulita potrebbe non essere adatta a una miscela abrasiva.
• Configurazione delle tubazioni: Lunghi percorsi di mandata, variazioni di quota, numerose curve e tubi sottodimensionati modificano tutti la curva del sistema. Si possono considerare pompe booster quando il percorso non può essere modificato, ma il loro posizionamento e controllo devono evitare di lasciare senza alimentazione la pompa primaria.
• Condizioni di aspirazione: La quota della pompa rispetto al livello dell'acqua, l'immersione dell'ingresso, la lunghezza di aspirazione e la tenuta all'aria hanno conseguenze dirette sull'NPSHa.
• Strumentazione: Pressione di aspirazione, pressione di mandata, velocità della pompa, carico del motore, portata dove praticabile e tendenze delle vibrazioni aiutano gli operatori a identificare un disadattamento in sviluppo prima che si verifichino danni rilevanti.

I manometri da soli non diagnosticano ogni evento di cavitazione, soprattutto quando sono posizionati male o smorzati dalla miscela. Tuttavia, una pressione di aspirazione in calo combinata con una pressione di mandata irregolare, rumore insolito, vibrazioni crescenti o produzione in diminuzione costituisce un utile schema di avvertimento. Anche i risultati delle ispezioni sono importanti. Vaiolatura localizzata, superfici della girante irruvidite e danni anomali ai rivestimenti dovrebbero indurre a riesaminare le condizioni operative anziché essere considerati normale usura senza indagine.

Il dragaggio profondo richiede un intervallo operativo più ampio

Lo scavo profondo è particolarmente impegnativo perché la geometria di aspirazione, la costanza dell'alimentazione e la prevalenza di mandata possono cambiare con l'avanzamento del lavoro. Può essere necessaria una testa di perforazione o alesatura per rompere gli strati compattati, ma il sistema idraulico deve poter accettare il materiale rilasciato senza sovraccarichi ripetuti o carenza di alimentazione all'ingresso. La valutazione dovrebbe includere profondità di scavo prevista, intervallo stagionale del livello dell'acqua, distanza di scarico, granulometria del materiale e se la destinazione è un'area di bonifica, un cumulo di stoccaggio, un impianto di trattamento o una chiatta di trasporto.

Questo è il contesto operativo per attrezzature come unaDraga aspirante per sabbia con perforazione, in cui la perforazione meccanica o il getto sono abbinati all'aspirazione idraulica. Robuste teste di perforazione o alesatura possono contribuire a smuovere sabbia densa e strati legati all'argilla, mentre pompe per miscela resistenti all'usura supportano il trasporto continuo. Tuttavia, la testa di scavo non dovrebbe essere valutata separatamente dalla capacità della pompa e dalla resistenza della tubazione; uno strumento di taglio altamente efficace può creare condizioni di alimentazione che superano le capacità di un sistema di pompaggio non adeguatamente abbinato.

Cosa dovrebbe richiedere una revisione tecnica

Prima di approvare una configurazione di dragaggio della sabbia fluviale, richiedere le curve prestazionali della pompa per la velocità e la girante proposte, le informazioni NPSHr, la curva del sistema presunta, i disegni della configurazione di aspirazione, il diametro delle tubazioni e i dettagli del percorso, nonché la base utilizzata per le ipotesi sulla miscela. Campioni di materiale o informazioni granulometriche attendibili sono particolarmente preziosi. Se questi dati sono incerti, il progetto dovrebbe dichiarare l'incertezza e mantenere una possibilità di regolazione mediante controllo della velocità, opzioni della girante, modifiche alle tubazioni o predisposizione di pompe booster.

Qingzhou Yongli Mining And Dredging Machinery Co., Ltd., fondata nel 1997 a Qingzhou, nella provincia di Shandong, opera nel settore delle imbarcazioni da dragaggio e delle attrezzature minerarie, comprese configurazioni ad aspirazione con taglierina, ad aspirazione a getto, a catena di benne, anfibie e ad aspirazione con perforazione. Le sue attività comprendono R&S, produzione, installazione e messa in servizio, gestione dei progetti e assegnazione del personale. Per i valutatori, questa prospettiva più ampia sulle attrezzature è utile perché l'abbinamento della pompa dovrebbe essere verificato insieme al metodo di scavo, alla configurazione della piattaforma galleggiante, alle parti soggette a usura e alle condizioni pratiche di messa in servizio presso il sito del progetto.

Una pompa che appare adeguata in una scheda tecnica può comunque cavitare se installata in una configurazione di aspirazione sfavorevole o se deve movimentare una miscela più densa e abrasiva lungo un percorso più lungo di quello previsto. La decisione più affidabile si basa quindi su un intervallo operativo documentato, non su un singolo valore nominale di portata. Confermare tempestivamente le ipotesi idrauliche, quindi verificarle nuovamente durante la messa in servizio quando le condizioni effettive del fiume e il comportamento dei sedimenti diventano visibili.
